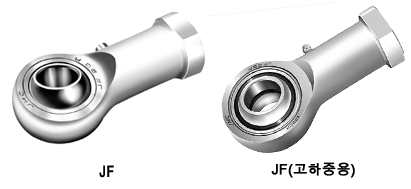

JF(mm)

급유형, mm치수, 암나사

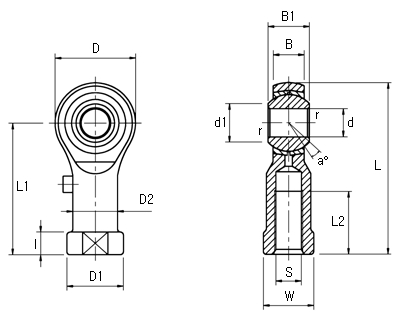

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.

호칭번호.

※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.

호칭번호.	질량 gr.	주요치수 mm														요동 각도 a°	볼 직경 mm	정부하 용량 Co/Kgf
호칭번호.	질량 gr.	d	나 사 KS 2급/S	D	B	B1	d1	L (max)	I	L1 (max)	L2	W	D1	D2	r	요동 각도 a°	볼 직경 mm	정부하 용량 Co/Kgf
JF 5	16.5	5	M 5 x 0.8	16	6	8	7.7	35	4	27	14	9	11	9	0.5	13	11.1	570

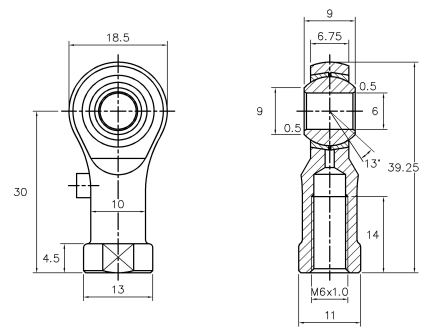

JF 6	25	6	M 6 x 1	18.5	6.75	9	9	39.25	4.5	30	14	11	13	10	0.5	13	12.7	700

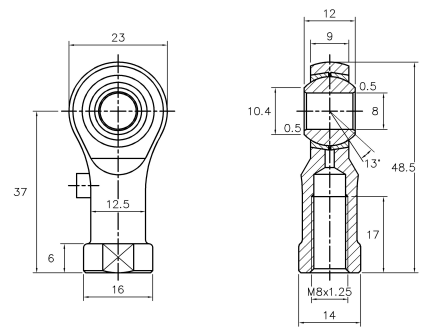

JF 8	43	8	M 8 x 1.25	23	9	12	10.4	48.5	6	37	17	14	16	12.5	0.5	13	15.87	1,000
JF 10	72	10	*M10 x 1.25	27.5	10.5	14	12.9	58.25	8	44.5	21	17	19	15	0.5	13	19.05	1,350

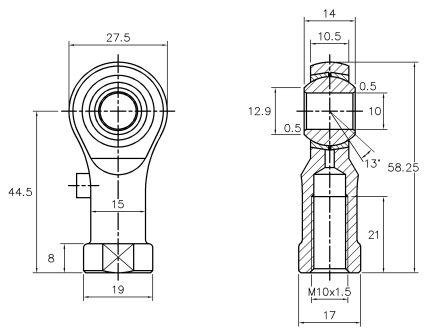

JF 10	72	10	M10 x 1.5	27.5	10.5	14	12.9	58.25	8	44.5	21	17	19	15	0.5	13	19.05	1,350
JF 12	107	12	*M12 x 1.25	30.5	12	16	15.8	66.75	7.5	51.5	24	19	22	17.5	0.5	13	22.5	1,700
JF 12	107	12	M12 x 1.75	30.5	12	16	15.8	66.75	7.5	51.5	24	19	22	17.5	0.5	13	22.5	1,700
JF 14	160	14	*M14 x 1.5	34	13.5	19	16.9	75	9	58	27	22	25	20	0.5	15	25.4	2,100
JF 14	160	14	M14 x 2	34	13.5	19	16.9	75	9	58	27	22	25	20	0.5	15	25.4	2,100
JF 16	210	16	*M16 x 1.5	38	15	21	19.3	84.5	9.5	65.5	33	24	27	22	0.5	15	28.5	2,550
JF 16	210	16	M16 x 2	38	15	21	19.3	84.5	9.5	65.5	33	24	27	22	0.5	15	28.5	2,550
JF 18	295	18	M18 x 1.5	43	16.5	23	21.7	92.5	10	71	36	27	31	25	0.5	15	31.6	3,000
JF 20	380	20	M20 x 1.5	50	16	24	23.4	103	11	78	40	30	34	27.5	0.5	15	33.5	3,850

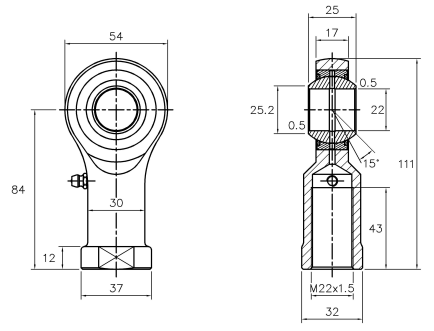

JF 22	490	22	M22 x 1.5	54	17	25	25.2	111	12	84	43	32	37	30	0.5	15	35.5	4,620
JF 24	750	25	*M24 x 1.5	64	19	28	29.5	126	12	94	50	36	42	33.5	0.5	15	40.7	8,140
JF 24			*M24 x 2.0
JF 25			M25 x 1.5
JF 25			*M26 x 1.5
JF 30	900	30	*M30 x 1.5	73	21	32	34.4	145	16.5	108.5	50	42	49	40	0.5	15	47	9,100
JF 30	900	30	M30 x 2.0	73	21	32	34.4	145	16.5	108.5	50	42	49	40	0.5	15	47	9,100
JF 35	1,400	35	*M36 x 1.5	82	23	35	39.8	173	18	132	60	49	58	48	0.5	15	53	11,400
JF 35	1,400	35	M36 x 2.0	82	23	35	39.8	173	18	132	60	49	58	48	0.5	15	53	11,400
JF 40	2,000	40	M39 x 3	92	23	28	45	188	18	142	65	55	65	52	0.6	7	53	17,800
JF 45	2,500	45	M42 x 3	102	27	32	50.7	196	20	145	65	60	70	58	0.6	7	60	23,800
JF 50	3,500	50	M45 x 3	112	30	35	55.9	216	25	160	68	65	75	62	0.6	6	66	28,800
JF 60	5,500	60	M52 x 3	135	38	44	66.8	242.5	20	175	70	75	88	70	1	6	80	44,600

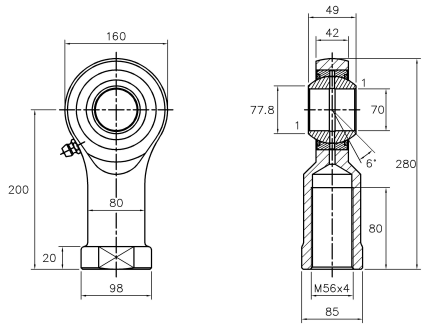

JF 70	8,600	70	M56 x 4	160	42	49	77.8	280	20	200	80	85	98	80	1	6	92	51,800
JF 80	12,000	80	M64 x 4	180	47	55	89.4	320	25	230	85	100	110	95	1	6	105	68,800

주문안내 : 위표의 나사에 별표가 있는 것은 주문시 나사치수를 명기해 주시기 바랍니다.
주) JF20∼JF80은 스페리칼 플레인을 끼워 넣으므로 중하중을 받을 수 있습니다.
주) JF20 이상은 중하중용 베어링으로써 최대 악조건인 비, 눈, 진흙탕, 먼지 등 난이한 여건속에도 운동을 할 수 있습니다.
주) 우나사는 "R"이고 백색도금으로 되어 있으며 좌나사는 "L"이고 황색도금으로 되어 있습니다.
