SB

급유형, mm치수, 광폭형

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.

※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.

호칭 번호	질량 gr.	주 요 치 수 mm								동부하 중량 C/Kgf	정부하 용량 Co/Kgf
호칭 번호	질량 gr.	d	D	B	B1	d1	ø	r	a	동부하 중량 C/Kgf	정부하 용량 Co/Kgf
SB 12	19	12	22	9	11	14	18	0.5	7	1,620	9,720
SB 15	28	15	26	11	13	17.5	22	0.5	6	2,420	14,500
SB 20	53	20	32	14	16	23	28	0.5	4	3,920	23,500
SB 22	85	22	37	16	19	25.5	32	0.5	6	5,120	30,700

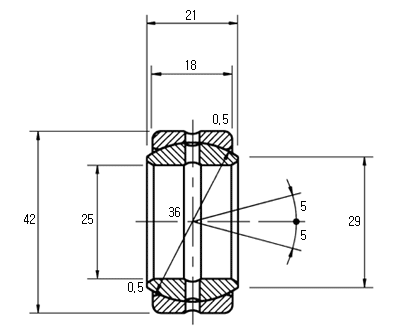

SB 25	116	25	42	18	21	29	36	0.5	5	6,480	38,900
SB 30	225	30	50	23	27	36	45	1	6	10,400	62,100
SB 35	300	35	55	26	30	40	50	1	5	13,000	78,000
SB 40	375	40	62	28	33	44	55	1	6	15,400	92,400
SB 45	600	45	72	31	36	50.5	62	1	5	19,200	115,000
SB 50	870	50	80	36	42	58.5	72	1	5	25,900	156,000
SB 55	1,260	55	90	40	47	64.5	80	1	6	32,000	192,000

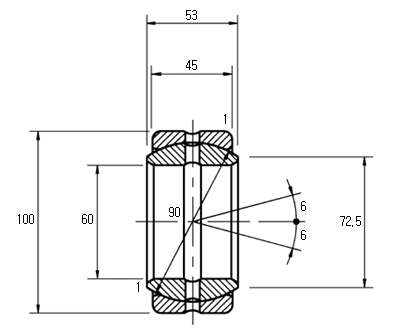

SB 60	1,700	60	100	45	53	72.5	90	1	6	40,500	243,000
SB 65	2,050	65	105	47	55	76	94	1	5	44,200	265,000
SB 70	2,220	70	110	50	58	81.5	100	1	5	50,000	300,000
SB 75	3,020	75	120	55	64	89.5	110	1	5	60,500	363,000
SB 80	3,980	80	130	60	70	97.5	120	1	5	72,000	432,000
SB 85	4,290	85	135	63	74	100.5	125	1	6	78,800	473,000
SB 90	4,710	90	140	65	76	105.5	130	1	5	84,500	507,000
SB 95	6,050	95	150	70	82	113.5	140	1	5	98,000	588,000
SB 100	7,420	100	160	75	88	121.5	150	1.5	5	113,000	675,000
SB 110	8,550	110	170	80	93	130	160	1.5	5	128,000	768,000
SB 115	10,300	115	180	85	98	132.5	165	1.5	5	140,000	842,000
SB 120	12,400	120	190	90	105	140	175	1.5	6	158,000	945,000
SB 130	13,800	130	200	95	110	148.5	185	1.5	5	176,000	1,050,000
SB 150	17,000	150	220	105	120	166	205	1.5	5	215,000	1,290,000
