CFE..V

충진형, mm치수, 편심형

아시아형

유럽형

※ CFE 12 V 부터 두부에 오일닛쁠이 장착되어 있습니다.

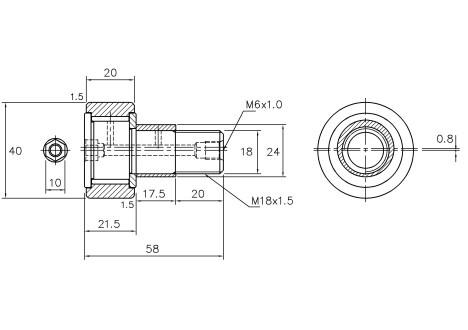

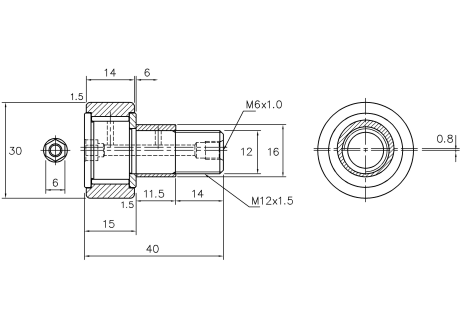

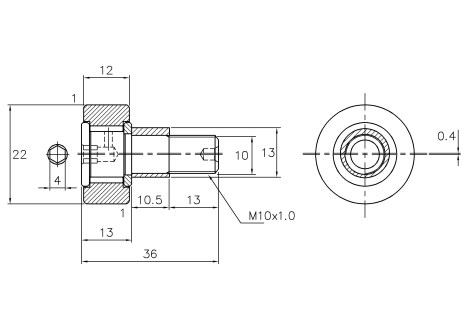

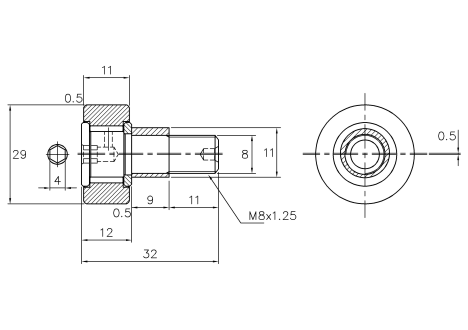

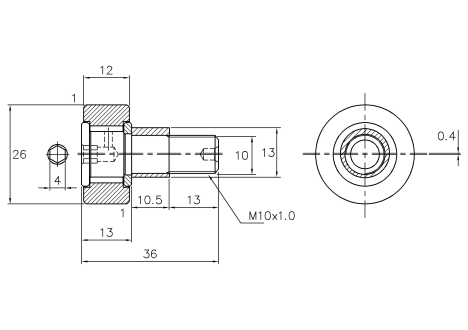

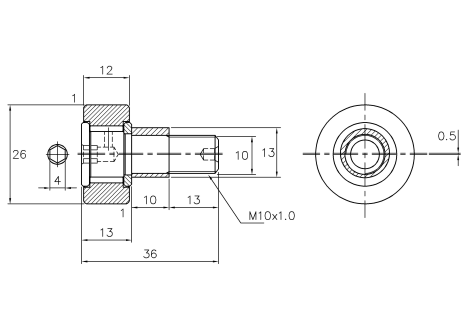

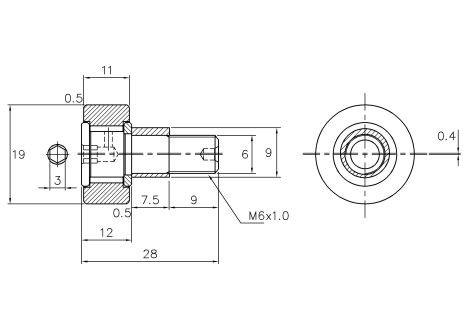

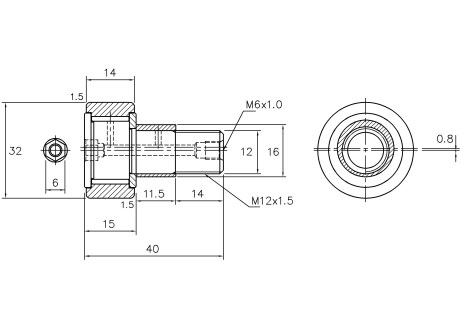

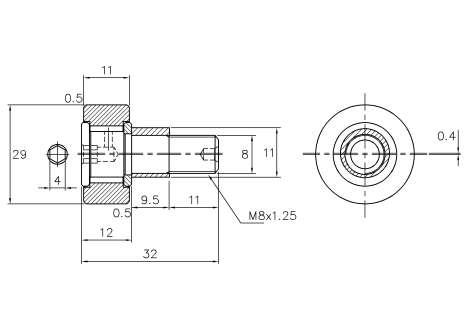

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.

아시아형 편심링

유럽형 편심링

※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.

스터드경 G mm	호 칭 번 호				질량 gr.	주 요 치 수 mm															설치 치수 f 최소 mm	기본 동정격 하중 c kgf	기본 정정격 하중 c kgf	허용 회전수 rpm
	씰 없음		씰 부착			주 요 치 수 mm
	원통 외륜	구면 외륜	원통 외륜	구면 외륜		H	D	나사 S	B	B1	B3	M	G1	유럽형			아시아형			r

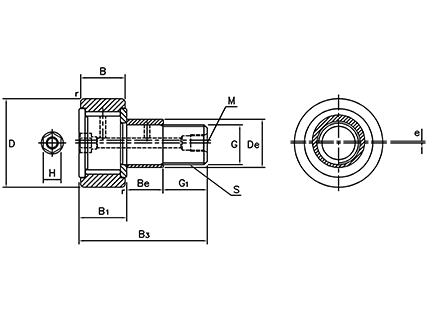

	CFE..V	CFE..VR	CFE..VUU	CFE..VUUR		H	D	나사 S	B	B1	B3	M	G1	De	Be	e	De	Be	e	r
6	CFE 6 V	CFE 6 VR	CFE 6 VUU	CFE 6 VUUR	20	3	16	M6 X 1.0	11	12	28	-	9	9	7	0.5	9	7.5	0.4	0.5	11	720	870	12,000
8	CFE 8 V	CFE 8 VR	CFE 8 VUU	CFE 8 VUUR	31.5	4	19	M8 X 1.25	11	12	32	-	11	11	9	0.5	11	9.5	0.4	0.5	13	840	1,150	9,000
10	CFE 10 V	CFE 10 VR	CFE 10 VUU	CFE 10 VUUR	48.5	4	22	M10 X 1.25	12	13	36	-	13	13	10	0.5	13	10.5	0.4	1	15	980	1,480	7,500
10	CFE 10-1 V	CFE 10-1 VR	CFE 10-1 VUU	CFE 10-1 VUUR	64	4	26	M10 X 1.25	12	13	36	-	13	13	10	0.5	13	10.5	0.4	1	15	980	1,480	7,500
10	CFAE 10 V	CFAE 10 VR	CFAE 10 VUU	CFAE 10 VUUR	48.5	4	22	M10 X 1.0	12	13	36	-	13	13	10	0.5	13	10.5	0.4	1	15	980	1,480	7,500
10	CFAE 10-1 V	CFAE 10-1 VR	CFAE 10-1 VUU	CFAE 10-1 VUUR	64	4	26	M10 X 1.0	12	13	36	-	13	13	10	0.5	13	10.5	0.4	1	15	980	1,480	7,500
12	CFE 12 V	CFE 12 VR	CFE 12 VUU	CFE 12 VUUR	103	6	30	M12 X 1.5	14	15	40	M6 X 1.0	14	15	11	0.5	16	11.5	0.8	1.5	20	1,380	2,010	6,000
12	CFE 12-1 V	CFE 12-1 VR	CFE 12-1 VUU	CFE 12-1 VUUR	113	6	32	M12 X 1.5	14	15	40	M6 X 1.0	14	15	11	0.5	16	11.5	0.8	1.5	20	1,380	2,010	6,000
16	CFE 16 V	CFE 16 VR	CFE 16 VUU	CFE 16 VUUR	187	6	35	M16 X 1.5	18	19.5	52	M6 X 1.0	18	20	14	1.0	22	15.5	0.8	1.5	24	2,120	3,840	4,500
18	CFE 18 V	CFE 18 VR	CFE 18 VUU	CFE 18 VUUR	275	10	40	M18 X 1.5	20	21.5	58	M6 X 1.0	20	22	16	1.0	24	17.5	0.8	1.5	26	2,590	5,240	3,500
20	CFE 20 V	CFE 20 VR	CFE 20 VUU	CFE 20 VUUR	495	10	52	M20 X 1.5	24	25.5	66	M6 X 1.0	22	24	18	1.0	27	19.5	0.8	1.5	36	3,390	6,590	3,500
20	CFE 20-1 V	CFE 20-1 VR	CFE 20-1 VUU	CFE 20-1 VUUR	420	10	47	M20 X 1.5	24	25.5	66	M6 X 1.0	22	24	18	1.0	27	19.5	0.8	1.5	36	3,390	6,590	3,500
24	CFE 24 V	CFE 24 VR	CFE 24 VUU	CFE 24 VUUR	890	12	62	M24 X 1.5	29	30.5	80	M6 X 1.0	25	28	22	1.0	33	25.5	0.8	1.5	40	4,760	9,390	3,500
24	CFE 24-1 V	CFE 24-1 VR	CFE 24-1 VUU	CFE 24-1 VUUR	1,220	12	72	M24 X 1.5	29	30.5	80	M6 X 1.0	25	28	22	1.0	33	25.5	0.8	1.5	40	4,760	9,390	3,500
30	CFE 30 V	CFE 30 VR	CFE 30 VUU	CFE 30 VUUR	2,030	12	80	M30 X 1.5	35	37	100	M6 X 1.0	32	35	29	1.5	41	32.5	1.5	2	40	6,910	14,700	2,200
	CFE 30-1 V	CFE 30-1 VR	CFE 30-1 VUU	CFE 30-1 VUUR	2,190		85
	CFE 30-2 V	CFE 30-2 VR	CFE 30-2 VUU	CFE 30-2 VUUR	2,380		90

주) CFA10과 CFA10-1 시리즈는 스터드부 나사가 M10×1.0 입니다.
주) 이 품목은 주문에 의하여 생산합니다.
주) 조립 또는 오일 공급후 육각마개를 필히 막아야 합니다.
