NART

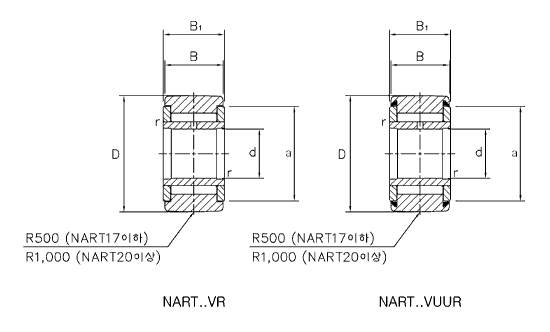

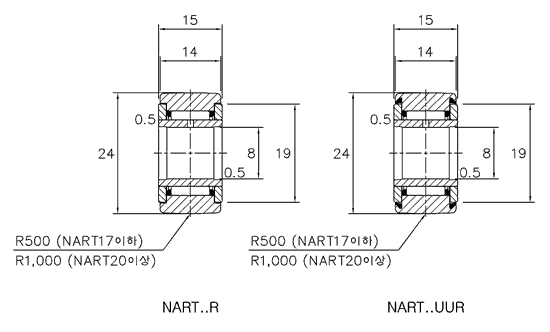

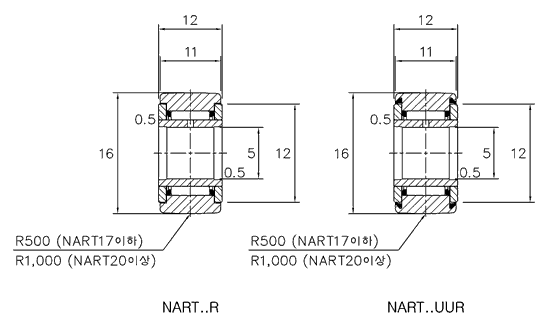

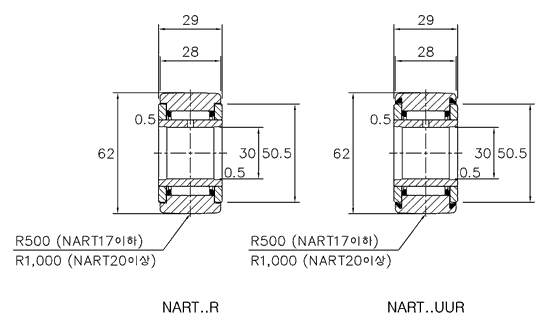

케이지형, mm치수

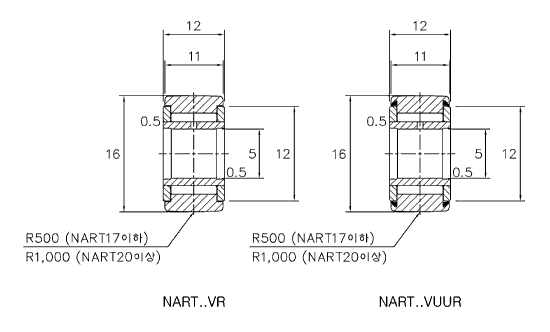

충진형, mm치수
● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.
호칭번호
- NART 5R (UUR/VR/VUUR)
- NART 6R (UUR/VR/VUUR)
- NART 8R (UUR/VR/VUUR)

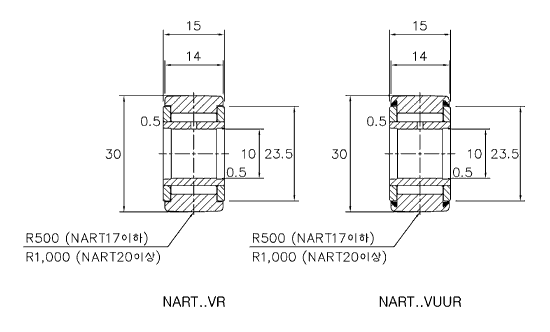

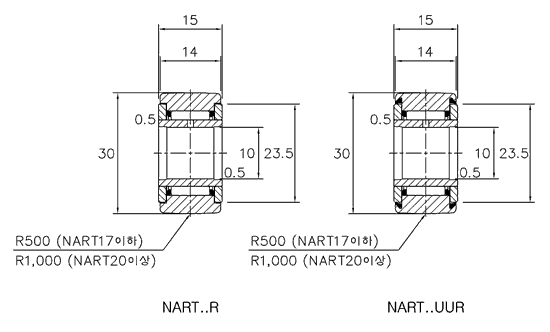

- NART 10R (UUR/VR/VUUR)

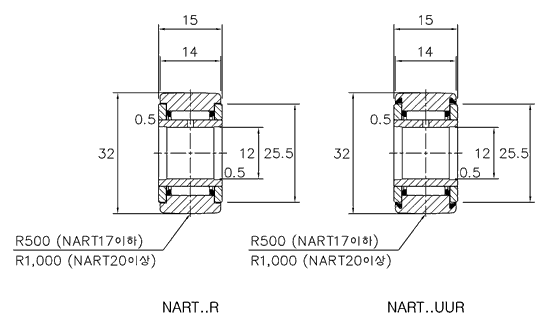

- NART 12R (UUR/VR/VUUR)

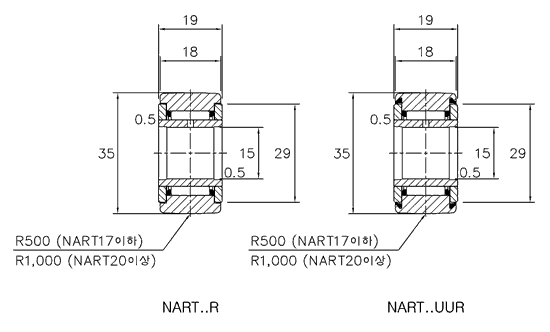

- NART 15R (UUR/VR/VUUR)
- NART 17R (UUR/VR/VUUR)

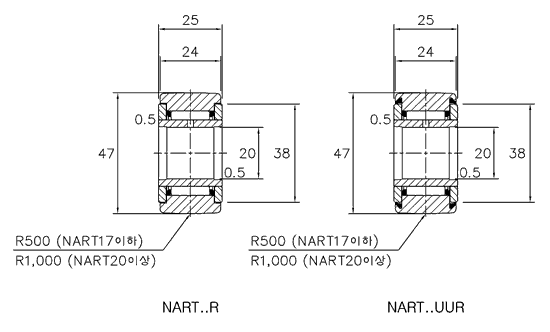

- NART 20R (UUR/VR/VUUR)
- NART 25R (UUR/VR/VUUR)

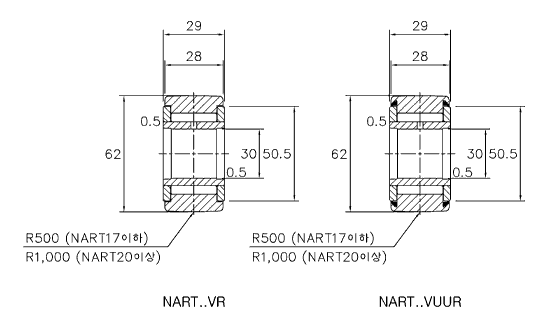

- NART 30R (UUR/VR/VUUR)

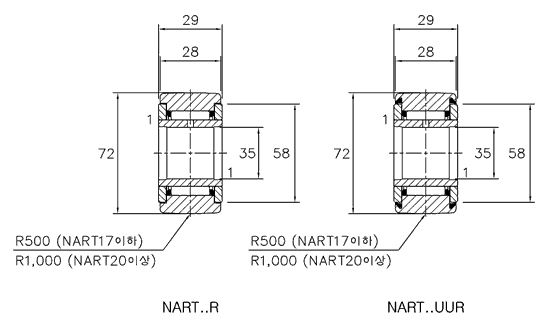

- NART 35R (UUR/VR/VUUR)
- NART 40R (UUR/VR/VUUR)
- NART 45R (UUR/VR/VUUR)
- NART 50R (UUR/VR/VUUR)
※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.
| 축경 mm d |
호 칭 번 호 | 주 요 치 수 mm | 중 량 gr. |
기 본 동정격 하중 C/kgf |
기 본 정정격 하중 Co/Kgf |
트랙 부하 용량 kgf |
허용 회전수 rpm |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 케이지 형 | 충 진 형 | D | B | B₁ | a | r | ||||||||||||||
| 실 없음 | 씰 부착 | 씰 없음 | 씰 부착 | |||||||||||||||||
| 5 | NART 5R | NART 5UUR | NART 5VR | NART 5VUUR | 16 | 11 | 12 | 12 | 0.5 | 14.5 / 15.1 | 360 / 690 | 380 / 850 | 90 | 25,000 / 8,500 | ||||||
| 6 | NART 6R | NART 6UUR | NART 6VR | NART 6VUUR | 19 | 11 | 12 | 14 | 0.5 | 20.5 /21.5 | 420 / 780 | 480 / 1,050 | 120 | 20,000 / 7,000 | ||||||
| 8 | NART 8R | NART 8UUR | NART 8VR | NART 8VUUR | 24 | 14 | 15 | 19 | 0.5 | 41.5 / 42.5 | 630 / 1,200 | 740 / 1,600 | 160 | 17,000 / 5,500 | ||||||
| 10 | NART 10R | NART 10UUR | NART 10VR | NART 10VUUR | 30 | 14 | 15 | 23.5 | 0.5 | 64.5 / 66.5 | 880 / 1,600 | 830 / 1,850 | 210 | 15,000 / 5,000 | ||||||
| 12 | NART 12R | NART 12UUR | NART 12VR | NART 12VUUR | 32 | 14 | 15 | 25.5 | 0.5 | 71 / 73 | 940 / 1,700 | 930 / 2,100 | 240 | 13,000 / 4,500 | ||||||
| 15 | NART 15R | NART 15UUR | NART 15VR | NART 15VUUR | 35 | 18 | 19 | 29 | 0.5 | 102 /106 | 1,500 / 2,560 | 1,790 / 3,720 | 270 | 10,000 / 3,500 | ||||||
| 17 | NART 17R | NART 17UUR | NART 17VR | NART 17VUUR | 40 | 20 | 21 | 32.5 | 0.5 | 149 / 155 | 1,910 / 3,260 | 2,120 / 4,700 | 320 | 9,500 / 3,000 | ||||||
| 20 | NART 20R | NART 20UUR | NART 20VR | NART 20VUUR | 47 | 24 | 25 | 38 | 0.5 | 250 / 255 | 2,500 / 4,270 | 3,340 / 6,870 | 390 | 8,000 / 2,500 | ||||||
| 25 | NART 25R | NART 25UUR | NART 25VR | NART 25VUUR | 52 | 24 | 25 | 43 | 0.5 | 285 / 295 | 2,690 / 4,650 | 3,640 / 8,000 | 450 | 7,000 / 2,500 | ||||||
| 30 | NART 30R | NART 30UUR | NART 30VR | NART 30VUUR | 62 | 28 | 29 | 50.5 | 0.5 | 470 / 485 | 3,650 / 6,100 | 5,610 / 11,200 | 570 | 5,500 / 1,800 | ||||||
| 35 | NART 35R | NART 35UUR | NART 35VR | NART 35VUUR | 72 | 28 | 29 | 58 | 1 | 640 / 655 | 3,880 / 6,400 | 6,260 / 12,400 | 700 | 5,000 / 1,700 | ||||||
| 40 | NART 40R | NART 40UUR | NART 40VR | NART 40VUUR | 80 | 30 | 32 | 66 | 1 | 845 / 865 | 4,880 / 7,780 | 8,800 / 16,760 | 800 | 4,000 / 1,400 | ||||||
| 45 | NART 45R | NART 45UUR | NART 45VR | NART 45VUUR | 85 | 30 | 32 | 72 | 1 | 915 / 935 | 5,090 / 8,190 | 9,660 / 18,480 | 870 | 4,000 / 1,300 | ||||||
| 50 | NART 50R | NART 50UUR | NART 50VR | NART 50VUUR | 90 | 30 | 32 | 76 | 1 | 980 / 1,010 | 5,270 / 8,590 | 10,440 / 20,200 | 940 | 3,500 / 1,200 | ||||||
- 주) 오일내에서 사용시는 약 130%의 성능을 가지며, 씰이 있는 경우는 허용회전수에서 약 40%가 감소합니다.
- 주) 중량, 기본 동정격(정정격) 하중, 허용 회전수에 관해서는 앞에 있는 수치값은 리테이너 형을 나타내며 후자는 충진형을 보여줍니다.
