NAST
케이지형, mm치수, 내륜 및 외륜 분할형
● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.
호칭번호
※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.
| 축경 mm d |
호 칭 번 호 | 주 요 치 수 mm | 중량 gr. | 기 본 동정격 하중 C/kgf |
기 본 정정격 하중 Co/Kgf |
트랙 부하용량 kgf |
허용 회전수 rpm |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 원통외륜 | 구면외륜 | D | B₁ | B | r | r₁ | dr | ||||||||||||||
| 6 | NAST 6 | NAST 6R | 19 | 10 | 9.8 | 0.5 | 0.5 | 10 | 17.8 | 420 | 470 | 320/120 | 20,000 | ||||||||

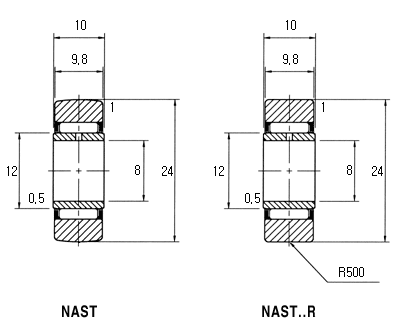

| 8 | NAST 8 | NAST 8R | 24 | 10 | 9.8 | 1 | 0.5 | 12 | 28 | 580 | 600 | 360 / 160 | 17,000 | ||||||||
| 10 | NAST 10 | NAST 10R | 30 | 12 | 11.8 | 1.5 | 0.5 | 14 | 50 | 980 | 970 | 510 / 210 | 15,000 | ||||||||
| 12 | NAST 12 | NAST 12R | 32 | 12 | 11.8 | 1.5 | 0.5 | 16 | 58 | 1,050 | 1,090 | 540 / 240 | 13,000 | ||||||||
| 15 | NAST 15 | NAST 15R | 35 | 12 | 11.8 | 1.5 | 0.5 | 20 | 62 | 1,240 | 1,430 | 600 / 270 | 10,000 | ||||||||
| 17 | NAST 17 | NAST 17R | 40 | 16 | 15.8 | 1.5 | 0.5 | 22 | 110 | 1,750 | 2,090 | 990 / 320 | 9,500 | ||||||||
| 20 | NAST 20 | NAST 20R | 47 | 16 | 15.8 | 1.5 | 0.5 | 25 | 155 | 1,930 | 2,460 | 1,160 / 390 | 8,500 | ||||||||

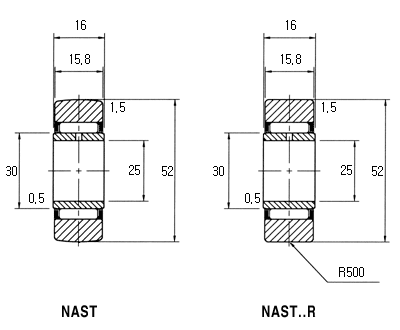

| 25 | NAST 25 | NAST 25R | 52 | 16 | 15.8 | 1.5 | 0.5 | 30 | 180 | 2,070 | 2,840 | 1,290 / 450 | 7,000 | ||||||||
| 30 | NAST 30 | NAST 30R | 62 | 20 | 19.8 | 1.5 | 1 | 38 | 320 | 3,040 | 4,550 | 2,020 / 570 | 5,500 | ||||||||
| 35 | NAST 35 | NAST 35R | 72 | 20 | 19.8 | 1.5 | 1 | 42 | 440 | 3,230 | 5,060 | 2,340 / 700 | 5,000 | ||||||||
| 40 | NAST 40 | NAST 40R | 80 | 20 | 19.8 | 2 | 1.5 | 50 | 530 | 3,580 | 6,160 | 2,450 / 800 | 4,000 | ||||||||
| 45 | NAST 45 | NAST 45R | 85 | 20 | 19.8 | 2 | 1.5 | 55 | 580 | 3,710 | 6,650 | 2,600 / 870 | 4,000 | ||||||||
| 50 | NAST 50 | NAST 50R | 90 | 20 | 19.8 | 2 | 1.5 | 60 | 635 | 3,880 | 7,190 | 2,750 / 940 | 3,500 | ||||||||
- 주) 트랙 부하 용량에 관련해서는 앞에 있는 수치값은 원통 외륜을 나타내며 후자는 구면 외륜을 보여줍니다.
