NAST..ZZ
케이지형, mm치수, 내륜, 외륜 및 측판 분할형

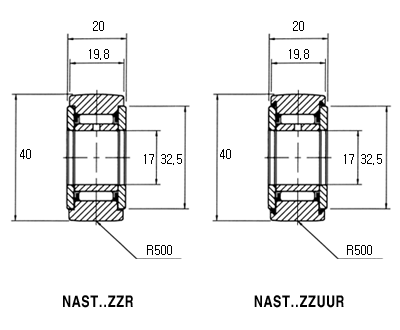

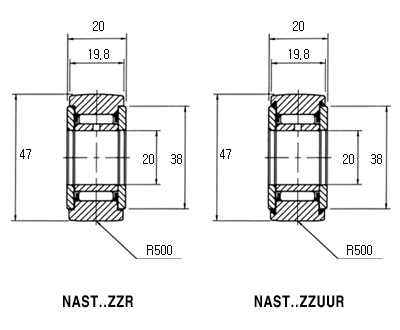

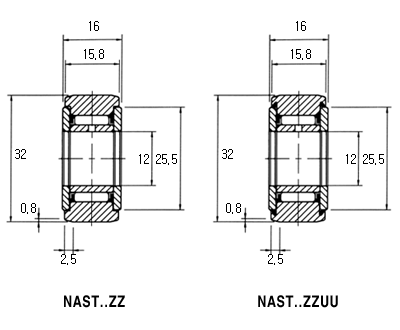

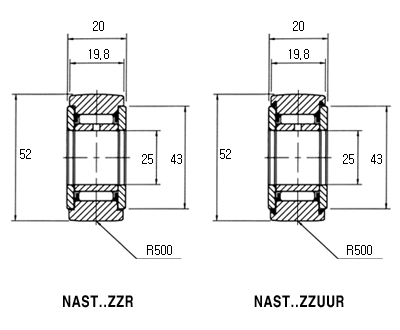

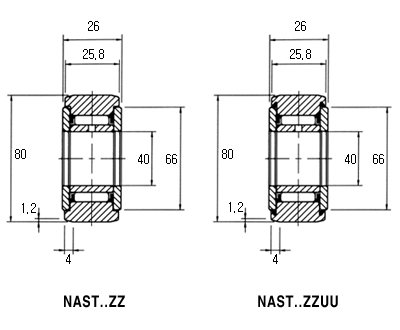

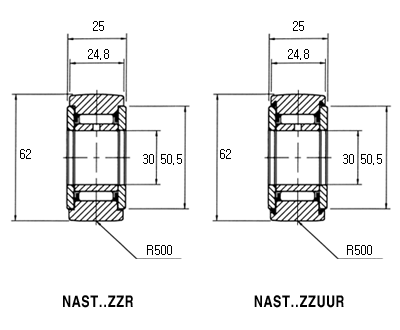

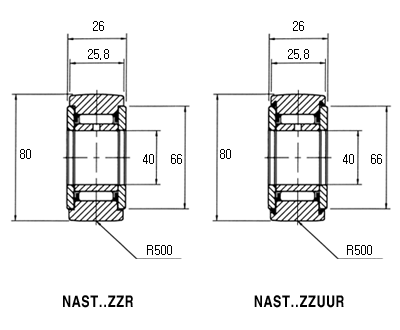

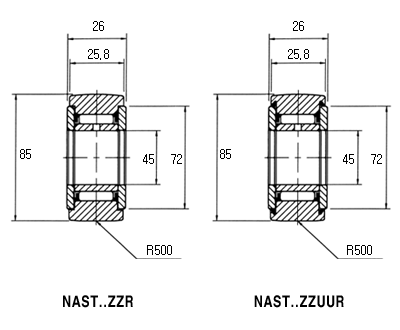

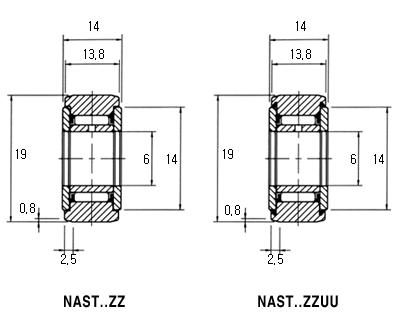

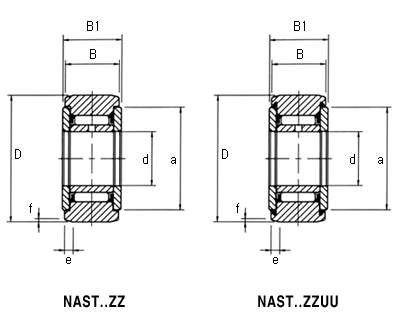

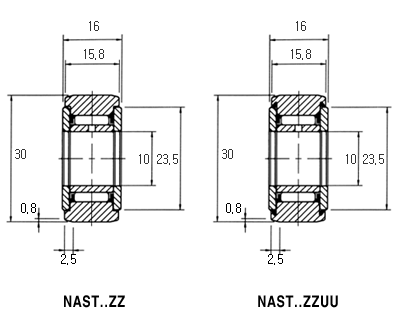

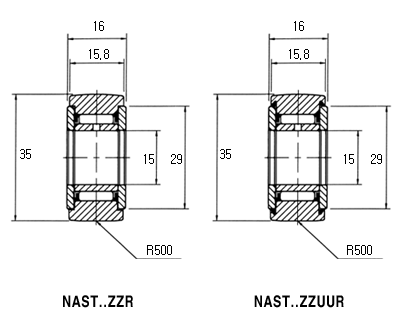

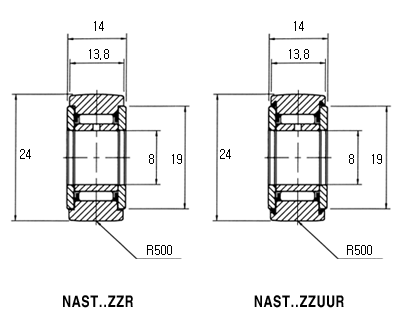

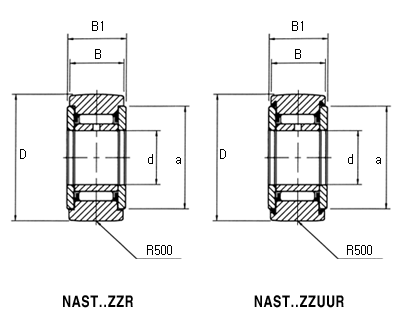

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.
호칭번호
- NAST 6ZZ (ZZUU/ZZR/ZZUUR)
- NAST 8ZZ (ZZUU/ZZR/ZZUUR)
- NAST 10ZZ (ZZUU/ZZR/ZZUUR)
- NAST 12ZZ (ZZUU/ZZR/ZZUUR)
- NAST 15ZZ (ZZUU/ZZR/ZZUUR)
- NAST 17ZZ (ZZUU/ZZR/ZZUUR)
- NAST 20ZZ (ZZUU/ZZR/ZZUUR)
- NAST 25ZZ (ZZUU/ZZR/ZZUUR)
- NAST 30ZZ (ZZUU/ZZR/ZZUUR)
- NAST 35ZZ (ZZUU/ZZR/ZZUUR)
- NAST 40ZZ (ZZUU/ZZR/ZZUUR)
- NAST 45ZZ (ZZUU/ZZR/ZZUUR)
- NAST 50ZZ (ZZUU/ZZR/ZZUUR)
※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.
| 축경 mm d |
호 칭 번 호 | 주 요 치 수 mm | 중량 gr. |
기 본 동정격 하중 C/kgf |
기 본 정정격 하중 Co/Kgf |
트랙 부하 용량 kgf |
허용 회전수 rpm |
|||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 원통외륜 | 구면외륜 | D | B | B₁ | a | e | r | |||||||||||||||
| 씰 없음 | 씰 부착 | 씰 없음 | 씰 부착 | |||||||||||||||||||
| 6 | NAST 6ZZ | NAST 6ZZUU | NAST 6ZZR | NAST 6ZZUUR | 19 | 13.8 | 14 | 14 | 2.5 | 0.8 | 24.5 | 420 | 470 | 320/120 | 20,000 | |||||||
| 8 | NAST 8ZZ | NAST 8ZZUU | NAST 8ZZR | NAST 8ZZUUR | 24 | 13.8 | 14 | 19 | 2.5 | 0.8 | 39 | 580 | 600 | 410 / 160 | 17,000 | |||||||
| 10 | NAST 10ZZ | NAST 10ZZUU | NAST 10ZZR | NAST 10ZZUUR | 30 | 15.8 | 16 | 23.5 | 2.5 | 0.8 | 65 | 980 | 970 | 630 / 210 | 15,000 | |||||||
| 12 | NAST 12ZZ | NAST 12UZZUU | NAST 12ZZR | NAST 12ZZUUR | 32 | 15,8 | 16 | 25.5 | 2.5 | 0.8 | 75 | 1,050 | 1,090 | 670 / 240 | 13,000 | |||||||
| 15 | NAST 15ZZ | NAST 15ZZUU | NAST 15ZZR | NAST 15ZZUUR | 35 | 15.8 | 16 | 29 | 2.5 | 0.8 | 83 | 1,240 | 1,430 | 730 / 270 | 10,000 | |||||||
| 17 | NAST 17ZZ | NAST 17ZZUU | NAST 17ZZR | NAST 17ZZUUR | 40 | 19.8 | 20 | 32.5 | 3 | 1 | 135 | 1,750 | 2,090 | 1,070 / 320 | 9,500 | |||||||
| 20 | NAST 20ZZ | NAST 20ZZUU | NAST 20ZZR | NAST 20ZZUUR | 47 | 19.8 | 20 | 38 | 3 | 1 | 195 | 1,930 | 2,460 | 1,260 / 390 | 8,500 | |||||||
| 25 | NAST 250ZZ | NAST 25ZZUU | NAST 25ZZR | NAST 25ZZUUR | 52 | 19.8 | 20 | 43 | 3 | 1 | 225 | 2,070 | 2,840 | 1,390 / 450 | 7,000 | |||||||
| 30 | NAST 30ZZ | NAST 30ZZUU | NAST 30ZZR | NAST 30ZZUUR | 62 | 24.8 | 25 | 50.5 | 4 | 1.2 | 400 | 3,040 | 4,550 | 2,020 / 570 | 5,500 | |||||||
| 35 | NAST 35ZZ | NAST 35ZZUU | NAST 35ZZR | NAST 35ZZUUR | 72 | 24.8 | 25 | 58 | 4 | 1.2 | 550 | 3,230 | 5,060 | 2,340 / 700 | 5,000 | |||||||
| 40 | NAST 40ZZ | NAST 40ZZUU | NAST 40ZZR | NAST 40ZZUUR | 80 | 25.8 | 26 | 66 | 4 | 1.2 | 710 | 3,580 | 6,160 | 2,760 / 800 | 4,000 | |||||||
| 45 | NAST 45ZZ | NAST 45ZZUU | NAST 45ZZR | NAST 45ZZUUR | 85 | 25.8 | 26 | 72 | 4 | 1.2 | 760 | 3,710 | 6,650 | 2,930 / 870 | 4,000 | |||||||
| 50 | NAST 50ZZ | NAST 50ZZUU | NAST 50ZZR | NAST 50ZZUUR | 90 | 25.8 | 26 | 76 | 4 | 1.2 | 830 | 3,880 | 7,190 | 3,100 / 940 | 3,500 | |||||||
- 주) "e" 및 "f"의 값은 원통 외륜에만 적용됩니다.
- 주) 트랙 부하 용량에 관련해서는 앞에 있는 수치값은 원통 외륜을 나타내며 후자는 구면 외륜을 보여줍니다.
