RNAST
케이지형, mm치수, 내륜 및 외륜 분할형

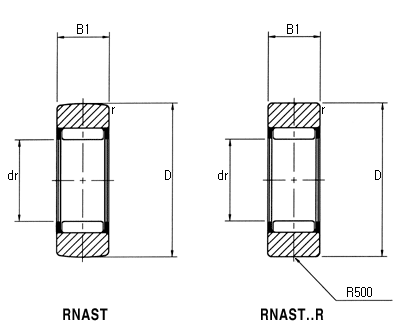

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.
호칭번호
※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.
| 축경 mm dr |
호 칭 번 호 | 주 요 치 수 mm | 중량 gr. |
기 본 동정격 하중 C/kgf |
기 본 정정격 하중 Co/Kgf |
트랙 부하용량 kgf |
허용 회전수 rpm |
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 원통외륜 | 구면외륜 | D | B | dr | r | ||||||||||||||

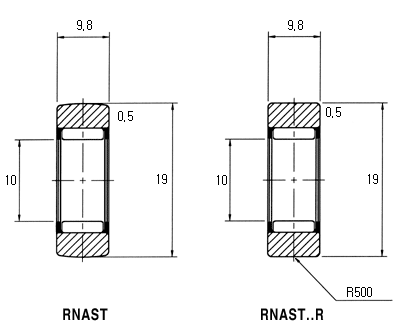

| 10 | RNAST 6 | RNAST 6R | 19 | 9.8 | 10 | 0.5 | 13.9 | 420 | 470 | 320/120 | 20,000 | ||||||||
| 12 | RNAST 8 | RNAST 8R | 24 | 9.8 | 12 | 1 | 23.5 | 580 | 600 | 360 / 160 | 17,000 | ||||||||
| 14 | RNAST 10 | RNAST 10R | 30 | 11.8 | 14 | 1.5 | 42.5 | 980 | 970 | 510 / 210 | 15,000 | ||||||||
| 16 | RNAST 12 | RNAST 12R | 32 | 11.8 | 16 | 1.5 | 49.5 | 1,050 | 1,090 | 540 / 240 | 13,000 | ||||||||
| 20 | RNAST 15 | RNAST 15R | 35 | 11.8 | 20 | 1.5 | 50 | 1,240 | 1,430 | 600 / 270 | 10,000 | ||||||||

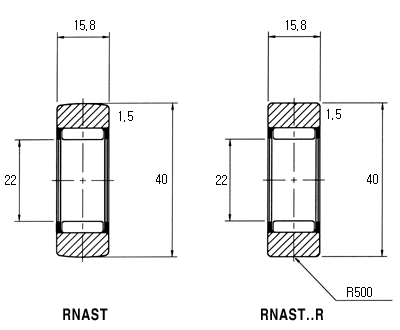

| 22 | RNAST 17 | RNAST 17R | 40 | 15.8 | 22 | 1.5 | 90 | 1,750 | 2,090 | 990 / 320 | 9,500 | ||||||||
| 25 | RNAST 20 | RNAST 20R | 47 | 15.8 | 25 | 1.5 | 135 | 1,930 | 2,460 | 1,160 / 390 | 8,500 | ||||||||
| 30 | RNAST 25 | RNAST 25R | 52 | 15.8 | 30 | 1.5 | 152 | 2,070 | 2,840 | 1,290 / 450 | 7,000 | ||||||||
| 38 | RNAST 30 | RNAST 30R | 62 | 19.8 | 38 | 1.5 | 255 | 3,040 | 4,550 | 2,020 / 570 | 5,500 | ||||||||
| 42 | RNAST 35 | RNAST 35R | 72 | 19.8 | 42 | 1.5 | 375 | 3,230 | 5,060 | 2,340 / 700 | 5,000 | ||||||||
| 50 | RNAST 40 | RNAST 40R | 80 | 19.8 | 50 | 2 | 420 | 3,580 | 6,160 | 2,450 / 800 | 4,000 | ||||||||
| 55 | RNAST 45 | RNAST 45R | 85 | 19.8 | 55 | 2 | 460 | 3,710 | 6,650 | 2,600 / 870 | 4,000 | ||||||||
| 60 | RNAST 50 | RNAST 50R | 90 | 19.8 | 60 | 2 | 500 | 3,880 | 7,190 | 2,750 / 940 | 3,500 | ||||||||
