NUTR

복열니들, mm치수

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.

호칭번호

※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.

내경 mm d	호칭번호		질량 gr.	주 요 치 수 mm									기 본 동정격 하중 C/kgf	기 본 정정격 하중 Co/Kgf	트랙 부하용량 kgf		허용 회전수 rpm
	호칭번호			D	B	B₁	r min	r₁ min	a	C	D₁	d₁			트랙 부하용량 kgf
	구면외륜	원통외륜		D	B	B₁	r min	r₁ min	a	C	D₁	d₁			기 본 동정격 하중 Cw	기 본 정정격 하중 Csw
15	NUTR 1535R	NUTR 1535 SL	99	35	18	19	0.6	0.3	20	-	-	-	2,350	2,760	1,630	1,870	6,500
15	NUTR 1542R	NUTR 1542 SL	158	42	18	19	0.6	0.3	20	-	-	-	2,350	2,760	1,980	2,430	6,500
17	NUTR 1740R	NUTR 1740 SL	147	40	20	21	1	0.3	22	-	-	-	2,530	3,160	1,980	2,330	5,500
17	NUTR 1747R	NUTR 1747 SL	220	47	20	21	1	0.3	22	-	-	-	2,530	3,160	2,170	2,860	5,500
20	NUTR 2047R	NUTR 2047 SL	245	47	24	25	1	0.3	27	-	-	-	3,980	5,100	2,860	3,570	4,200

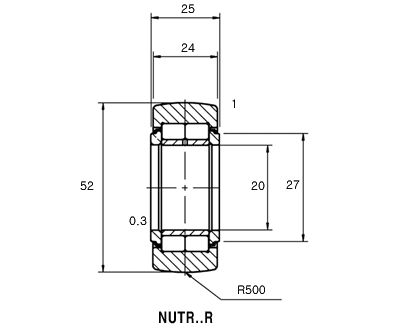

20	NUTR 2052R	NUTR 2052 SL	321	52	24	25	1	0.3	27	-	-	-	3,980	5,100	3,210	4,180	4,200
25	NUTR 2552R	NUTR 2552 SL	281	52	24	25	1	0.3	31	-	-	-	4,440	6,120	2,960	3,830	3,400
25	NUTR 2562R	NUTR 2562 SL	450	62	24	25	1	0.3	31	-	-	-	4,440	6,120	3,620	5,100	3,400
30	NUTR 3062R	NUTR 3062 SL	465	62	28	29	1	0.3	38	-	-	-	6,020	8,060	4,080	5,200	2,600
30	NUTR 3072R	NUTR 3072 SL	697	72	28	29	1	0.3	38	-	-	-	6,020	8,060	4,900	6,630	2,600
35	NUTR 3572R	NUTR 3572 SL	630	72	28	29	1.1	0.6	44	-	-	-	6,630	9,490	4,590	6,220	2,100
35	NUTR 3580R	NUTR 3580 SL	836	80	28	29	1.1	0.6	44	-	-	-	6,630	9,490	5,200	7,350	2,100

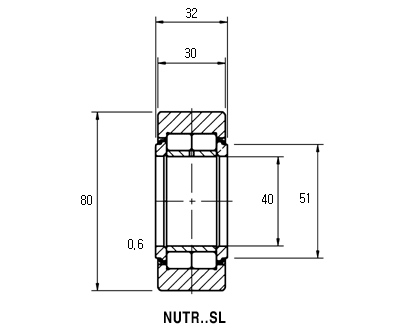

40	NUTR 4080R	NUTR 4080 SL	816	80	30	32	1.1	0.6	51	-	-	-	9,180	13,670	5,710	7,760	1,600
40	NUTR 4090R	NUTR 4090 SL	1,129	90	30	32	1.1	0.6	51	-	-	-	9,180	13,670	6,730	9,800	1,600
45	NUTR 4585R	NUTR 4585 SL	883	85	30	32	1.1	0.6	55	-	-	-	9,690	15,000	5,710	8,060	1,400
45	NUTR 45100R	NUTR 45100 SL	1,396	100	30	32	1.1	0.6	55	-	-	-	9,690	15,000	7,350	11,020	1,400
50	NUTR 5090R	NUTR 5090 SL	950	90	30	32	1.1	0.6	60	-	-	-	10,200	16,430	5,820	8,270	1,300
50	NUTR 50110R	NUTR 50110 SL	1,690	110	30	32	1.1	0.6	60	-	-	-	10,200	16,430	7,760	12,350	1,300
50	NUTR 50×130R	NUTR 50×130SL	5,200	130	65	-	3	2	-	63	80	3	18,600	24,200	-	-	1,040

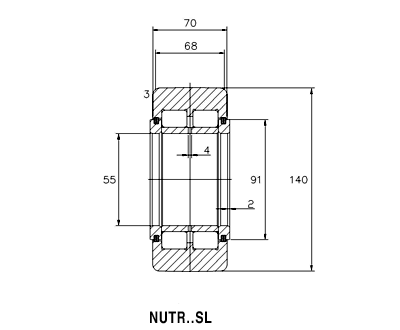

55	NUTR 55×140R	NUTR 55×140SL	6,400	140	70	-	3	2	-	68	91	4	21,600	29,000	-	-	800

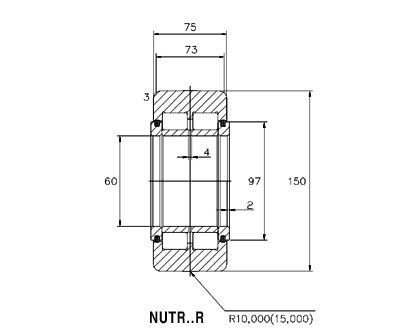

60	NUTR 60×150R	NUTR 60×150SL	7,800	150	75	-	3	2	-	73	97	4	24,700	33,900	-	-	760

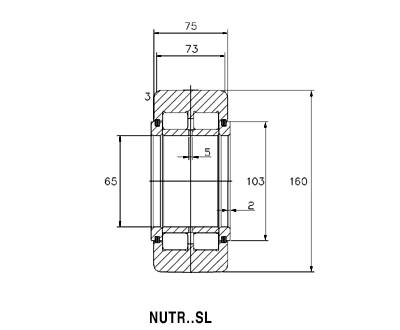

65	NUTR 65×160R	NUTR 65×160SL	8,800	160	75	-	3	2	-	73	103	5	26,600	35,800	-	-	660
70	NUTR 70×180R	NUTR 70×180SL	13,000	180	85	-	3	2	-	83	115	5	33,900	47,500	-	-	570
80	NUTR 80×200R	NUTR 80×200SL	16,800	200	90	-	4	2	-	88	127	5	39,700	56,200	-	-	470
90	NUTR 90×220R	NUTR 90×220SL	22,500	220	100	-	4	2.5	-	98	146	5	47,900	69,700	-	-	380
100	NUTR 100×240R	NUTR 100×240SL	28,000	240	105	-	4	2.5	-	103	160	6	54,200	80,400	-	-	320
110	NUTR 110×260R	NUTR 110×260SL	35,600	260	115	-	4	2.5	-	113	174	6	64,900	98,800	-	-	280
120	NUTR 120×290R	NUTR 120×290SL	52,800	290	135	-	4	3	-	133	191	8	86,200	132,800	-	-	240
130	NUTR 130×310R	NUTR 130×310SL	65,200	310	146	-	5	3	-	144	204	8	98,800	155,100	-	-	220

주) R=10,000 from NUTR 50×130 to NUTR 110×260 / R=15,000 from NUTR 120×290 to NUTR 130×310
주) D>=130 이상은 주문에 의하여 생산합니다.
