NKI

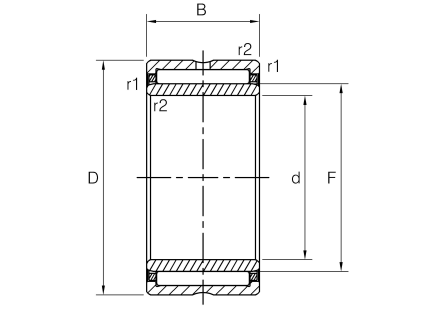

● 하단의 호칭번호를 클릭하시면 각 호칭번호에 해당하는 수치가 적용된 도면(상단)을 확인하실 수 있습니다.

※ 좌/우로 스크롤하시면 내용을 확인하실 수 있습니다.

호칭번호	주 요 치 수 mm			기본 동정격 하중 C Kgf	기본 정정격 하중 Co Kgf	피로 하중 한계 Pu kgf	정격회전 윤활 그리스 r/min	정격회전 오일 r/ min	치수			받침과 필렛 치수 mm			무게 kg
호칭번호	d	D	B	기본 동정격 하중 C Kgf	기본 정정격 하중 Co Kgf	피로 하중 한계 Pu kgf	정격회전 윤활 그리스 r/min	정격회전 오일 r/ min	F	r₁,₂ 최소	S¹	dａ	Dａ	rａ	무게 kg
NKI 10/16	10	22	16	980	1,210	140	16,150	24,700	14	0.3	0.5	12	20	0.3	0.029
NKI 10/20	10	22	20	1,240	1,600	200	16,150	24,700	14	0.3	0.5	12	20	0.3	0.037
NKI 12/16	12	24	16	1,130	1,480	180	15,200	22,800	16	0.3	0.5	14	22	0.3	0.033
NKI 12/20	12	24	20	1,400	1,930	240	15,200	22,800	16	0.3	0.5	14	22	0.3	0.042

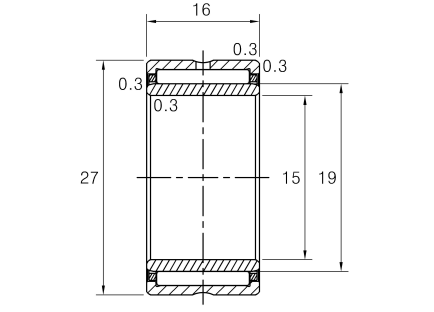

NKI 15/16	15	27	16	1,290	1,840	220	13,300	19,000	19	0.3	0.5	17	25	0.3	0.039
NKI 15/20	15	27	20	1,590	2,470	310	13,300	19,000	19	0.3	0.5	17	25	0.3	0.049
NKI 17/16	17	29	16	1,330	1,970	240	12,350	18,050	21	0.3	0.5	19	27	0.3	0.043
NKI 17/20	17	29	20	1,660	2,610	330	12,350	18,050	21	0.3	0.5	19	27	0.3	0.054
NKI 20/16	20	32	16	1,490	2,370	290	9,500	15,200	24	0.3	0.5	22	30	0.3	0.049
NKI 20/20	20	32	20	1,840	3,150	390	9,500	15,200	24	0.3	0.5	22	30	0.3	0.061
NKI 22/16	22	34	16	1,520	2,520	310	9,020	14,250	26	0.3	0.5	24	32	0.3	0.052
NKI 22/20	22	34	20	1,880	3,340	410	9,020	14,250	26	0.3	0.5	24	32	0.3	0.065
NKI 25/20	25	38	20	2,130	3,530	450	8,550	13,300	29	0.3	1.0	27	36	0.3	0.08
NKI 25/30	25	38	30	3,090	5,810	750	8,550	13,300	29	0.3	1.5	27	36	0.3	0.12
NKI 28/20	28	42	20	2,250	3,920	500	7,600	11,400	32	0.3	1.0	30	40	0.3	0.097
NKI 28/30	28	42	30	3,300	6,340	830	7,600	11,400	32	0.3	1.5	30	40	0.3	0.15
NKI 30/20	30	45	20	2,380	4,360	550	7,120	10,450	35	0.3	0.5	32	43	0.3	0.11
NKI 30/30	30	45	30	3,470	6,970	920	7,120	10,450	35	0.3	1.0	32	43	0.3	0.17
NKI 32/20	32	47	20	2,430	4,500	560	7,120	10,450	37	0.3	0.5	34	45	0.3	0.12
NKI 32/30	32	47	30	3,680	7,410	960	7,120	10,450	37	0.3	1.0	34	45	0.3	0.18
NKI 35/20	35	50	20	2,660	4,940	620	6,650	9,500	40	0.3	0.5	37	48	0.3	0.13
NKI 35/30	35	50	30	3,890	8,040	1,040	6,650	9,500	40	0.3	1.0	37	48	0.3	0.19
NKI 38/20	38	53	20	2,660	5,330	670	6,360	9,020	43	0.3	0.5	40	51	0.3	0.14
NKI 38/30	38	53	30	3,890	8,720	1,120	6,360	9,020	43	0.3	1.0	40	51	0.3	0.21
NKI 40/20	40	55	20	2,660	5,520	690	5,980	8,550	45	0.3	0.5	42	53	0.3	0.14
NKI 40/30	40	55	30	3,890	9,010	1,160	5,980	8,550	45	0.3	1.0	42	53	0.3	0.22
NKI 42/20	42	57	20	2,830	5,910	740	5,700	8,070	47	0.3	0.5	44	55	0.3	0.15

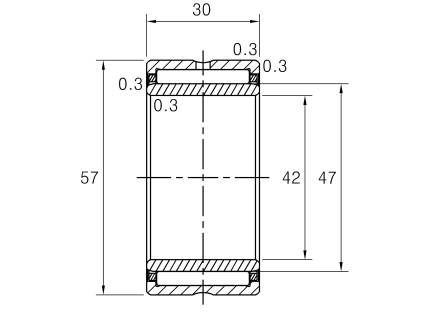

NKI 42/30	42	57	30	4,050	9,500	1,250	5,700	8,070	47	0.3	1.0	44	55	0.3	0.22
NKI 45/25	45	62	25	3,680	7,560	960	5,320	7,600	50	0.6	1.5	49	58	0.6	0.23
NKI 45/35	45	62	35	4,790	1,0660	1,380	5,320	7,600	50	0.6	2.0	49	58	0.6	0.32
NKI 50/25	50	68	25	3,890	8,530	1,080	5,030	7,120	55	0.6	1.5	54	64	0.6	0.27
NKI 50/35	50	68	35	5,060	11,820	1,550	5,030	7,120	55	0.6	2.0	54	64	0.6	0.38
